7-calowy wyświetlacz IPS Industrial LCD 1024*600 300 Jasność 50PIN RGB HX8282-A11+HX8696 Z pojemnościowym ekranem dotykowym
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | HuaXin |
| Orzecznictwo | ISO14001/ISO9001/IATF16949 |
| Numer modelu | ESHXT070010ACT01 Wersja 1.0-RF |
| Minimalne zamówienie | 1000 |
| Cena | negocjowalne |
| Szczegóły pakowania | blister + pudełko z pianki + torebka bąbelkowa + karton wewnętrzny + karton główny |
| Czas dostawy | 6 tygodni ~ 8 tygodni |
| Zasady płatności | T/T |
| Możliwość Supply | 100 tysięcy miesięcznie. |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Technologia wyświetlania | Wyświetlacz LCD | nazwisko | 7-calowy wyświetlacz TFT |
|---|---|---|---|
| Wielkość | 7" | Rozstrzygnięcie | 1024x272 |
| Jasność | 300 cd/m2 | interfejs | 50 pinów RGB |
| Układ scalony napędu | GT911 | Kąt widzenia | swobodny kąt widzenia |
| Podkreślić | 300 Jasność Ekran przemysłowy LCD,7-calowy przemysłowy wyświetlacz LCD,1024*600 Ekran przemysłowy LCD |
||
opis produktu
ESHXT070010ACT01 V1.0-RF to 7-calowy moduł wyświetlacza TFT, rozdzielczość 1024x272, 50 PINS interfejs RGB, jasność 300 cd/m2 TFT lcd,Moduł sterownika IC jest GT911 i kąt widzenia jest wolny (TFT LCD dla przemysłu, sprzęt domowy, zabawki, medycyna)
Aa. Parametry techniczne
| Pozycja | Wartości standardowe | Jednostki |
| Rodzaj LCD | 7.0 TFT | - Tak. |
| Układ kropek | 1024 ((RGB) × 600 | kropki |
| Zestaw filtrów kolorów | Wyrównanie: | - Tak. |
| Tryb wyświetlania | IPS/Transmisja/Normalnie czarny | - |
| Optymalny kierunek ruchu | Wszystkie | - Tak. |
| Rozmiar modułu | 164.9 ((W) × 100 ((H) × 5,5 ((T) ((Wykluczając FPC) | mm |
| Obszar aktywny | 154.08 ((W) × 85.92 ((H) | mm |
| Interfejs | RGB | - Tak. |
| Temperatura pracy | -20 ~ +70 | °C |
| Temperatura przechowywania | -30 ~ +80 | °C |
| Podświetlenie | Biała dioda LED*27 | - Tak. |
Ab. CTP Informacje ogólne
| CTP | rodzaj | 3.5 |
| Wymiar zarysu | 164.90 ((W) ×100.0 ((H) X2.0 ((T) | mm |
| Obszar dotyku | 152.48x84.32 | mm |
| Maksymalna liczba palców | 5 punktów | - Tak. |
| System sterowania | GT911 | - Tak. |
| twardość powierzchni | 3H | - Tak. |
| Temperatura pracy | -20 ~ +70 | °C |
| Temperatura przechowywania | -30 ~ +80 | °C |
B. Charakterystyka optyczna płyt LCD
| Pozycja | Warunki | Min. | Typowy. | Max, proszę. | Jednostka | |
| Kąt widzenia (CR>10) |
Horyzontalny | θL | 80 | 85 | - | stopień |
| θR | 80 | 85 | - | |||
| Pionowa | θT | 80 | 85 | - | ||
| θB | 80 | 85 | - | |||
| Wskaźnik kontrastu | Centrum | - | 800 | - | - | |
| Czas reakcji | Wzrost | - | 5 | - | ms | |
| Upadek | - | 15 | - | ms | ||
C. Charakterystyka światła tylnego LED
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie | Warunki badania |
| Napięcie zasilania | Vf | 9.0 | 9.6 | 10.8 | V | If=120mA |
| Prąd zasilający | Jeśli | - | 180 | - | mA | - |
| Intensywność światła dla LCM | - | - | 300 | - | cd/m2 | If=120mA |
| Jednorodność dla LCM | - | - | 80 | - | % | If=120mA |
| Czas życia | - | - | 40000 | - | Kr. | If=180mA |
| Kolor podświetlenia | Biały | |||||

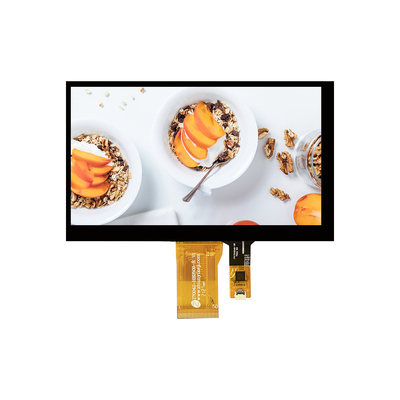

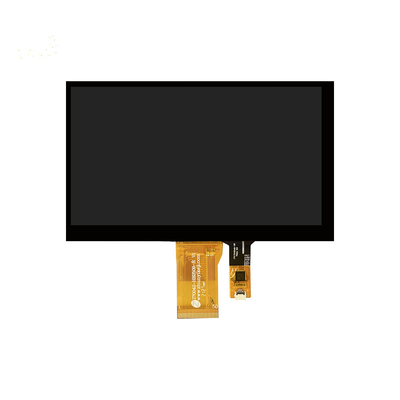

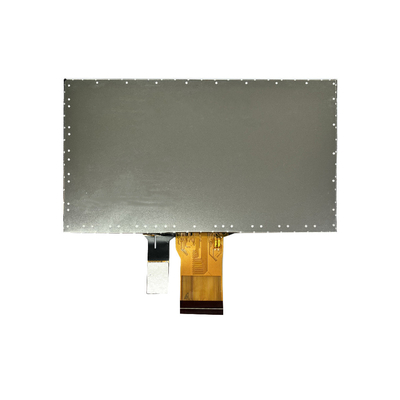

D. Obraz produktu
E.Rysunek
F: Wiedza na temat produktów TFT
wykres przepływu danych wejściowych podłoża tft i CF podłoża CF zgodnie z poniższym
Struktura TFT poniżej
G: Informacje o spółce
Zalety Huaxinu:
1. baza fabryczna zlokalizowana w mieście wewnętrznym, który ma opłacalne
2Najnowocześniejszy nowy sprzęt, który utrzymuje stabilność jakości
3. większość procesów z wykorzystaniem całkowicie automatycznego sprzętu, który ma skuteczność i stabilną jakość
4. inżynierowie zawodowi i kierownicy produkcji pracujący w dziedzinie LCD od ponad 20 lat
5. samodzielny projekt produktu na zamówienie
Nasze certyfikaty
1.ISO14001/
2.ISO9001/IATF16949
3.SGS modułu LCD
- Huaxin Technology (Enshi) Co., LTD.
- Hubei.Enshi
- Data założenia:2009
- Przedsiębiorstwo o wysokiej technologii zajmujące się głównie badaniami i rozwojem, produkujące i sprzedające LCD,LCM,TFT,oświetlenie tylne,OLED
- LCD obejmuje: VA,TN, HTN, STN, FSTN, CSTN i inne serii
- LCM obejmuje: COB,TBA, COG,TP,LED i inne serii
- kapitał rejestrowy: dwadzieścia milionów
- obecny personel: 500+
- Wydział RD odpowiada za 10%
- KC odpowiada za 15%
H: Pojemność produkcyjna
| Roczna produkcja Pojemność |
2021 (obecnie) | 2022 (cel) | 2023 (wyzwanie) | 2024 (wyzwanie) | 2025 (wyzwanie) | Uwaga | ||
| Produkty LCD Pojemność |
4.5 | 9 | 9 | 9 | 9 | Jednostka: tysiące logarytmy/dzień |
||
| Produkt LCM Pojemność |
70 | 150 | 300 | 450 | 450 | Jednostka: Tysiąc kawałek/dzień |
||
| Podświetlenie tylne Pojemność |
100 | 200 | 300 | 500 | 500 | Jednostka: Tysiąc kawałek/dzień |
||
| Produkty OLED Pojemność |
10 | 20 | 30 | 40 | 50 | Jednostka: Tysiąc kawałek/dzień |
||
I: Zastosowanie produktu
1. nawigacja samochodowa i drukarka
2. połączenie wideo i reklama
3.Urządzenia motoryzacyjne i medyczne
4Sprzęt fitness i urządzenia ręczne
5Kontrola przemysłowa i stosowanie w domu
J: Charakterystyka wyświetlacza TFT
1Jakość obrazu: wyświetlacze TFT oferują doskonałą jakość obrazu o wysokiej rozdzielczości, ostrości i dokładności koloru.
2Czas reakcji: wyświetlacze TFT mają szybki czas reakcji, co oznacza, że mogą szybko włączać i wyłączać piksele.
3kąt widzenia: wyświetlacze TFT zazwyczaj zapewniają szerokie kąty widzenia,umożliwiające wyraźne oglądanie ekranu z różnych pozycji i kątów bez znaczących zmian koloru lub utraty jakości obrazu.
4Efektywność energetyczna: wyświetlacze TFT są energooszczędne w porównaniu z innymi technologiami wyświetlania.
5Rozmiar i elastyczność: wyświetlacze TFT mogą być produkowane w różnych rozmiarach, począwszy od małych ekranów dla urządzeń przenośnych po duże panele do telewizorów i monitorów.
6Podświetlenie: Większość wyświetlaczy TFT wymaga systemu podświetlenia, takiego jak podświetlenie LED (dioda emitująca światło), aby oświetlić ekran.
7. Szerokie zastosowania:
K: Czy istnieją jakieś wady lub ograniczenia związane z wykorzystaniem wyświetlaczy TFT?
1Ograniczone kąty widzenia:
2Ograniczony współczynnik kontrastu
3Podświetlenie i zużycie energii
4Czas reakcji i rozmycie ruchu
5Ograniczona elastyczność
6. Ograniczona gama kolorów
